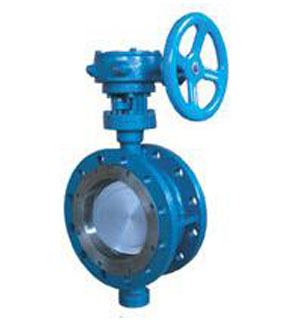

D342X、D341双偏心软密封蝶阀

D342X、D341双偏心软密封蝶阀详细介绍

订购该产品

产品简介
我公司生产的D342X软密封偏心法兰蝶阀，主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用，尤其适用于自来水管路上，作为调节和截流设备使用。
特点
1、结构简单紧凑，重量轻，90°旋转，开关迅速。
2、设计合理，装拆容易，便于维修。
3、采用偏心结构，减少密封圈的磨擦，延长阀门使用寿命。
4、完全密封，泄漏为零。
5、更换阀板密封圈、O型圈、蝶板、转轴等材质，可适用多种介质和不同温度。
产品符合标准
1、该产品符合GB12238-89《通用阀门法兰和对夹连接蝶阀》标准。
2、试验符合GB/T13927-92《通用阀门压力试验》标准。
3、侧法兰连接符合GB/T17241.6-1998《整体铸铁管法兰》、GB4216.4-4216.5-84《灰铸铁管法兰及垫片》标准。同时分别符合BS4504、
ISO2084、DIN2501中的PN1.0MPa、PN1.6MPa法兰连接标准。
主要零部件材料

名称	国标	美标ASTM	英标BS
阀体	HT200	A126 ClassB	B1452-20
阀板	QT500	A536 65-45-12	BS2789-65
转轴	2Cr13	420	Bs970
转套	ZCuZn38Mn3Pb2	B36	Bs1400
阀板密封圈	丁腈橡胶	D2000 Aa6014	Bs2494 Buua-N
阀体钢环	0Cr18Ni9	S32100	BS321S12

性能规范

公称通径 DN		100～11200	100～1200	mm
公称压力 PN		1.0	1.6	MPa
试验压力	密封	1.5	2.4	MPa
	壳体	1.1	1.76	MPa
适用温度(℃)		-10℃～120℃
适用介质		淡水、污水、空气等

称通径 DN(mm)	手动装置	尺寸(mm)
		D	D1	d	b	f	短结构		长结构	H	H1	H2	L		L1	L2	L3	L4	L5	h	m
		D	D1	d	b	f	n-do	4-M	n-do	H	H1	H2	短结构	长结构	L1	L2	L3	L4	L5	h	m
100	3D-15	220	180	158	24	3	-	-	8-175	446	234	122	-	190	64	48	121	180	-	-	180
150	3D-20	285	240	21 2	26	3	-	-	8-22	521 5	279	153	-	210	74	58	128	194	-	-	180
200	3D-50	340	295	268	28	3	4-22	M20	8-22	690	349	216	89	230	80	70	163	241			250
250	3D-120	390	350	320	28	4	8-22	M20	12-22	800	406	219	114	250	98	95	193	291			350
300	3D-30/250	450	400	370	28	4	8-22	M20	12-22	959	542	267	114	270	449	178	254	104	473		300
350	3D-30/250	505	460	430	30	4	12-22	M20	16-26	1048	583	315	127	290	449	178	254	104	473		300
400	3D-30/250	565	515	482	30	4	12-26	M24	16-26	1120	620	350	140	310	449	178	254	104	473		300
450	3D-30/250	615	565	532	34	4	16-26	M24	20-26	1190	667	373	152	330	449	178	254	104	473		300
500	3D-30/400	670	620	585	34	5	16-26	M24	20-26	1280	702	428	152	350	486	196	254	130	528		300
600	3D-60/800	780	725	685	35	5	16-30	M27	20-30	1409	759	450	178	390	627	244	245	162	596	345	400
700	3D-60/800	895	840	800	40	5	20-30	M27	24-30	1613	885	528	229	430	627	244	245	162	596	390	400
800	3D-120/1500	1015	950	905	44	5	20-33	M30	24-33	1736	1013	573	241	470	635	270	295	196	711	430	300
900	3D-120/500	1115	1050	1005	44	5	24-33	M30	28-33	1860	1071	639	241	510	635	270	295	196	711	470	300
1000	3D-1 20/2500	1230	1160	1110	50	5	24-36	M33	28-36	2107	1234	723	300	550	955	455	296	295	807	520	300
1200	3D-1 20/2500	1455	1380	1330	52	5	28-39	M36	32-39	2326	1343	833	350	630	955	455	296	295	807	620	300
