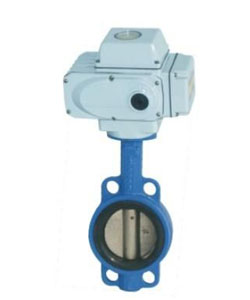

一、D971X、D671X对夹式电动、气动传动软密封蝶阀产品概述
中核阀门公司生产的D671X对夹式软密封蝶阀，主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用，尤为适用自来水管路上作为调节流量设备使用。
二、D671X、D971X对夹式蜗轮传动软密封蝶阀特点
1、小型轻便，容易拆装及维修，并可有任意位置安装。
2、结构简单，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。
7、选择不同零部件材质，可适用多种介质。
三、D971X、D671X对夹式电动、气动软密封蝶阀主要结束参数
|
公称通经DN（mm) |
50～2000 |
50～1600 |
|
公称药理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ |
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|
泄漏率 |
符合GB/T13927-92标准 |
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
四、D371X对夹式蜗轮传动软密封蝶阀主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
阀轴 |
2Cr13 |
|
密封圈 |
丁腈耐油橡胶 |
|
填料 |
柔性石墨 |
五、D671X对夹式蜗轮传动软密封蝶阀执行标准
|
制造标准 |
GB/T 122387-89 |
|
法兰标准 |
GB9113-2000、GB17241.6-1998 |
|
结构长度标准 |
GB12221-89 |
|
检验标准 |
GB/T 13927-92 |
|
蜗轮对夹软密封蝶阀 |
在阀门类型代号D后加入“3”表示，示例：D371X-16 |
|
气动软密封蝶阀 |
在阀门类型代号D后加入“6”，示例：D671X-16 气压0.4~0.6MPa |
|
电动动软密封蝶阀 |
在阀门类型代号D后加“9”表示，示例：D971X-16 | |
