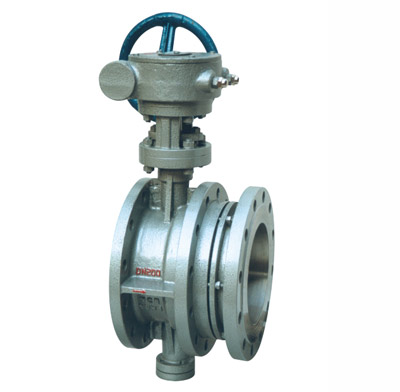

系列蜗轮传动法兰式伸缩蝶阀 |
SD |
t d |
343 |
H F X |
- |
6 10 16 |
系列链接尺寸Series connection dimensions |
公称通径DN Nominal diameter |
结构长度(标准值) Structure length (standard) |
连接尺寸(标准值) Connection dimension(standard) |
毫米mm |
设计 最大 长度 Lmax Most desing extent |
设计 最小 长度 Lmin Least desing extent |
安装 设计 长度 L Desing extent |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
D |
D1 |
D2 |
Z-d |
D |
D1 |
D2 |
Z-d |
D |
D1 |
D2 |
Z-d |
50 |
186 |
156 |
171 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
65 |
190 |
160 |
175 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
80 |
198 |
166 |
182 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
100 |
228 |
188 |
208 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
125 |
240 |
201 |
220 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
150 |
246 |
206 |
226 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
200 |
265 |
219 |
242 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
250 |
295 |
240 |
267 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
300 |
308 |
254 |
282 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
350 |
327 |
272 |
300 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
400 |
368 |
308 |
338 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
450 |
370 |
310 |
340 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
500 |
392 |
332 |
362 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
600 |
441 |
375 |
408 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
700 |
460 |
400 |
430 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
800 |
499 |
445 |
475 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
900 |
520 |
460 |
490 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
1000 |
600 |
530 |
565 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
1200 |
675 |
571 |
623 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
1400 |
760 |
683 |
722 |
1630 |
1560 |
1510 |
36-36 |
1675 |
1590 |
1530 |
36-42 |
1685 |
1590 |
1530 |
36-48 |
1600 |
860 |
770 |
815 |
1830 |
1760 |
1710 |
40-36 |
1915 |
1820 |
1750 |
40-48 |
1930 |
1820 |
1750 |
40-55 |
1800 |
930 |
830 |
880 |
2045 |
1970 |
1718 |
44-39 |
2115 |
2020 |
1950 |
44-48 |
2130 |
2020 |
1950 |
44-55 |
2000 |
1020 |
920 |
970 |
2265 |
2180 |
2125 |
48-42 |
2325 |
2230 |
2150 |
48-48 |
2345 |
2230 |
2150 |
48-60 |
伸缩蝶阀安装使用注意事项
Notice for installation and usage of telescopic butterfly valve 1、伸缩蝶阀在安装前必须平放,切勿随意磕破。 2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。 3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。 4、伸缩蝶阀刻在任意位置安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架, 防止伸缩阀伸缩管拉出(见图1),支架的支承力俺下列公式计算,运行时严禁将支架卸掉
